Pièces à sceller
Les pièces à sceller assurent la connexion de la piscine au local technique et permettent le bon fonctionnement du système de filtration. Les principales pièces à sceller sont le skimmer, la buse de refoulement, la bonde de fond, la traversée de paroi, la prise balai et la boite de connexion. Ces éléments sont indispensables pour la construction d'une piscine en béton, liner, coque ou panneaux. Le circuit de filtration est alimenté par la pompe de filtration, qui est reliée par la tuyauterie aux pièces à sceller pour l'aspiration et le refoulement de l'eau.
Filtrer
A quel moment du chantier poser les pièces à sceller ?
Seule la bonde de fond doit obligatoirement être installée lors de l'étape du coulage du béton. Les autres pièces à sceller peuvent être placées plus tard si des réservations ont été préalablement effectuées.
Quelles pièces à sceller pour quel revêtement ?
Le choix des pièces à sceller est fonction du revêtement de la piscine. Les pièces à sceller pour liner disposent de joints et de brides étanches supplémentaires. C'est pourquoi elle peuvent également être utilisées pour une piscine béton (sans utiliser les joints d'étanchéité). Sur chaque fiche produit de pièce à sceller est indiquée la liste des revêtements compatibles.

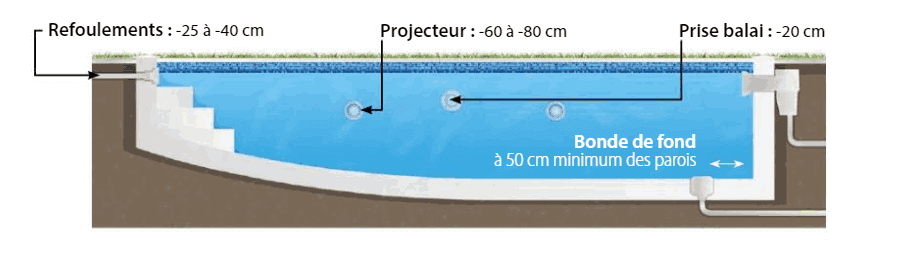

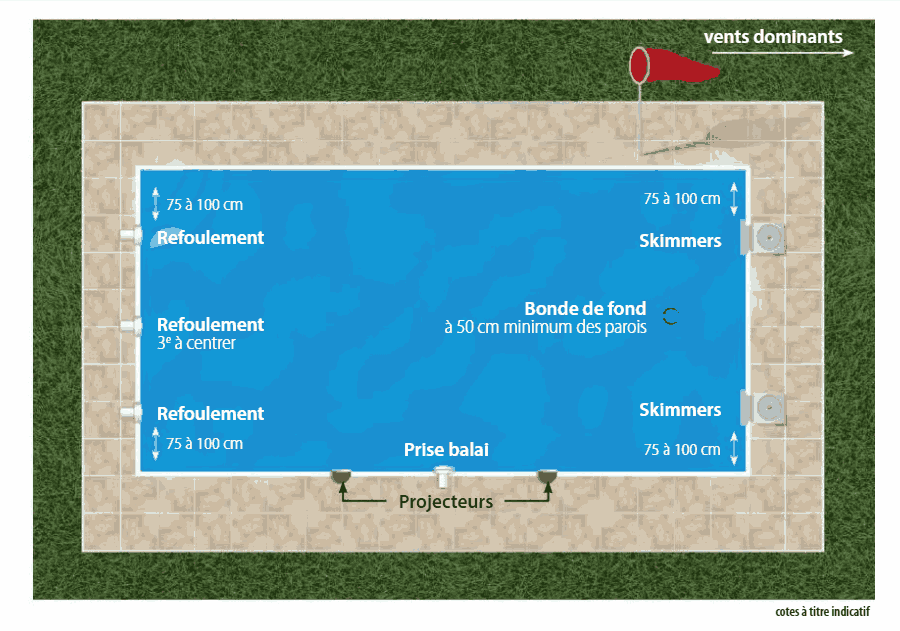

Comment positionner les pièces à sceller ?
- Les skimmers sont positionnés en face des vents dominants, à environ 1 m des angles du bassin et le plus haut possible (5 cm maximum du haut de la paroi). La hauteur du skimmer déterminera la hauteur du niveau d'eau de la piscine (située entre la moitié et les 3/4 de la hauteur de la bouche d'aspiration). Compter 1 skimmer pour 25 à 35 m3 d'eau (débit d'aspiration de 6 m3/h en 1"1/2 et 8 m3/h en 2").
- La bonde de fond n'est pas obligatoire mais reste conseillée pour obtenir les meilleures performances de filtration. Elle permet également de vider la piscine sans utiliser de pompe vide cave. Elle est positionnée dans le fond de la piscine, au point le plus bas et à 50 cm minimum des parois. Si le fond de la piscine est plat, elle sera positionnée au centre du bassin. Son débit d'aspiration de 6 à 7 m3/h.
- Les buses de refoulement sont positionnées à l'opposé des skimmers, à une distance de 1 m des angles du bassin et 25 à 40 cm sous les margelles (débit de refoulement de 5 à 6 m3/h). Prévoir 1 buse de refoulement par tranche de débit de 5 m3/h (soit pour une pompe de filtration de 15 m3/h prévoir 3 buses).
- La prise balai n'est pas une pièce obligatoire, mais fortement conseillée. Elle permet de brancher un balai manuel ou un robot hydraulique pour le nettoyer la piscine. Elle est positionnée au milieu de la plus grande longueur, à une distance de 20 à 30 cm sous les margelles, et doit permettre un accès à toutes les zones de la piscine pour faciliter le nettoyage du bassin. Son débit d'aspiration est de 6 m3/h.
- Les projecteurs sont positionnés centrés sur une longueur, à une distance de 50 à 55 cm sous les margelles. Il est déconseillé de les placer en face de la maison, de la terrasse ou du pool house (pour ne pas éblouir). Prévoir une boîte de connexion et un passe câble par projecteur. La boîte de connexion est scellée au sol de la terrasse (hors d'eau). Comptez 1 projecteur jusqu'à 8x4 m et 2 projecteurs au delà.

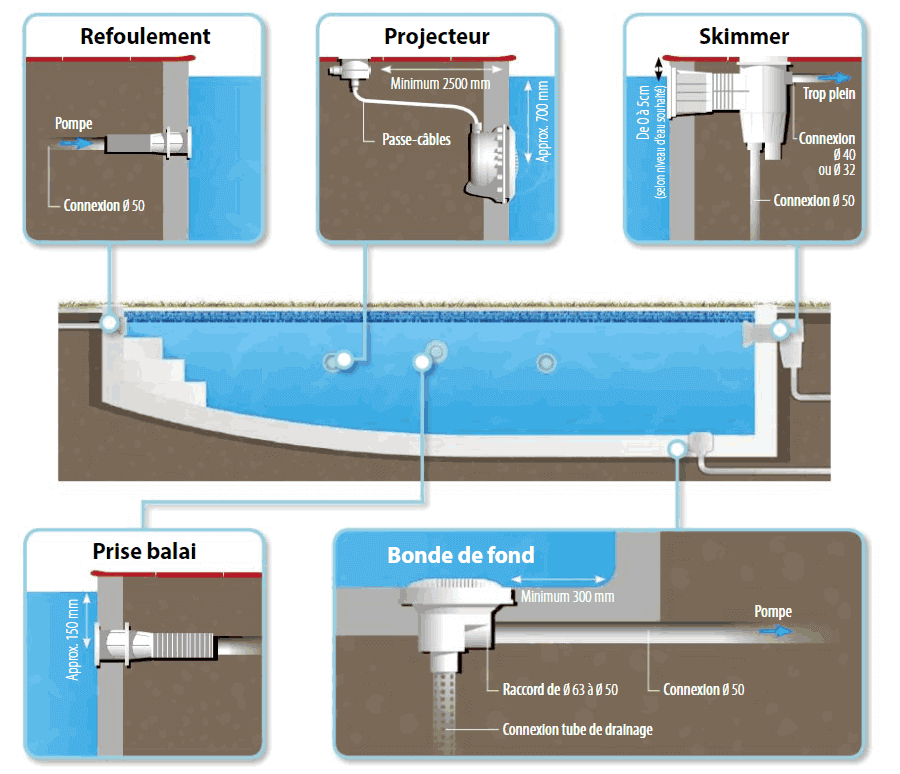

Schéma d'installation des pièces à sceller
