Filtre à sable Side Swimfiltre FS8 - 8m3/h (Ø 400mm)

Filtre à sable soufflé Swimfiltre Side 8 m3/h : Présentation

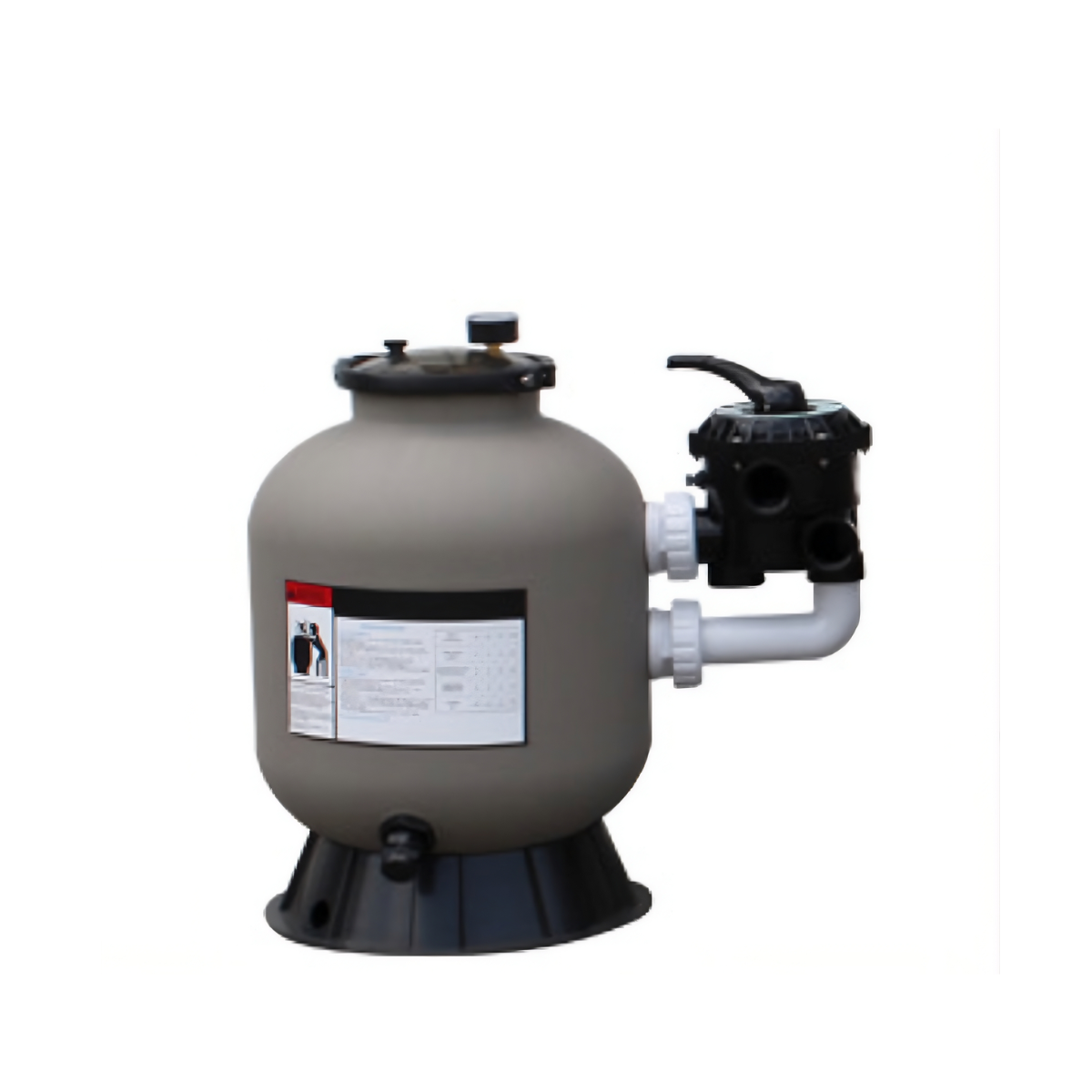

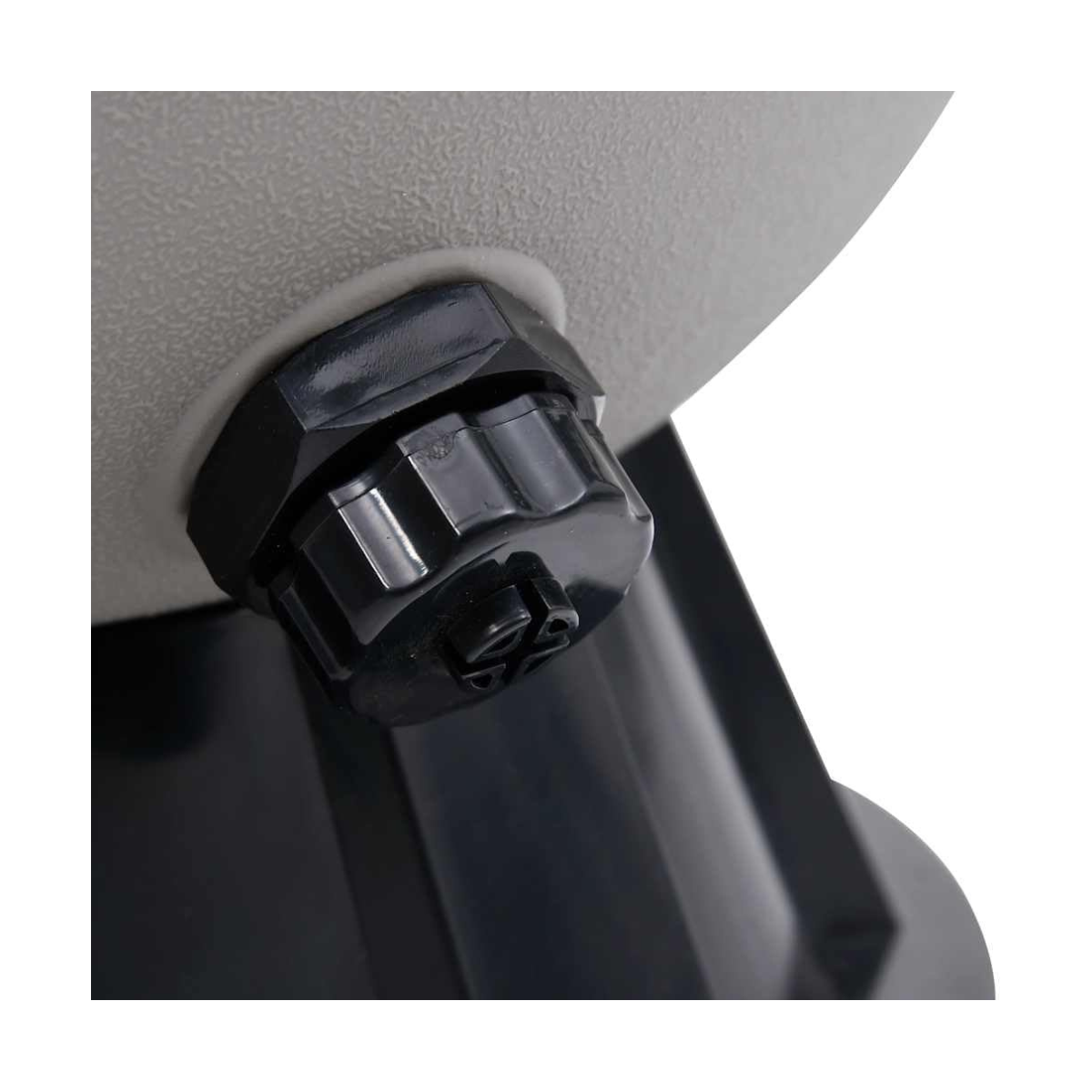

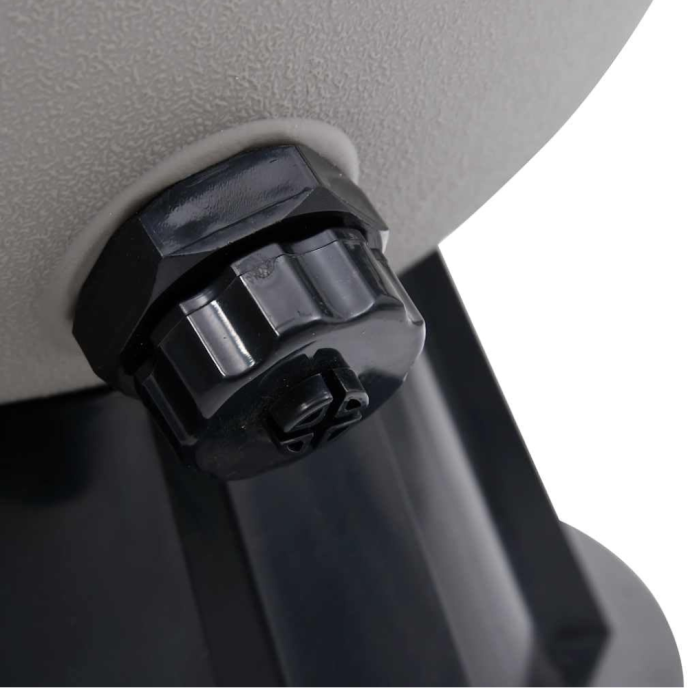

Le filtre à sable Swimfiltre FS8 assure une parfaite filtration de l'eau de la piscine en retenant toutes les impuretés dans son lit de sable ou de verre éco-filtrant (non fourni). Il est fabriqué en PEHD et moulé par soufflage en une seule pièce. En l'absence de soudures, la possibilité d'une fuite est ainsi largement limitée. Le filtre à sable FS8 est livré avec sa vanne latérale à 6 positions (filtration, lavage, rinçage, égout, circulation et fermé), une purge et un manomètre de pression. Très pratique, son couvercle transparent permet de visualiser à tout moment l'état du lit de sable. Enfin, la cuve est garantie de 2 ans couvre l'ensemble des pièces.

En définitive, le filtre piscine Swimfiltre FS8 se distingue par son excellent rapport qualité/prix. Résistant, économique et facile à utiliser, il répond aux besoins de la majorité des propriétaires de piscine.

Avantages du filtre à sable Swimfiltre FS8

• Idéal pour la filtration d'une piscine de 30 à 45 m3
• Excellent rapport Qualité/Prix
• Filtre en PEHD soufflé en une seule pièce : très résistant (traitement chimique, variation de pression, ...)
• Compact et léger : facile à manipuler et à déplacer

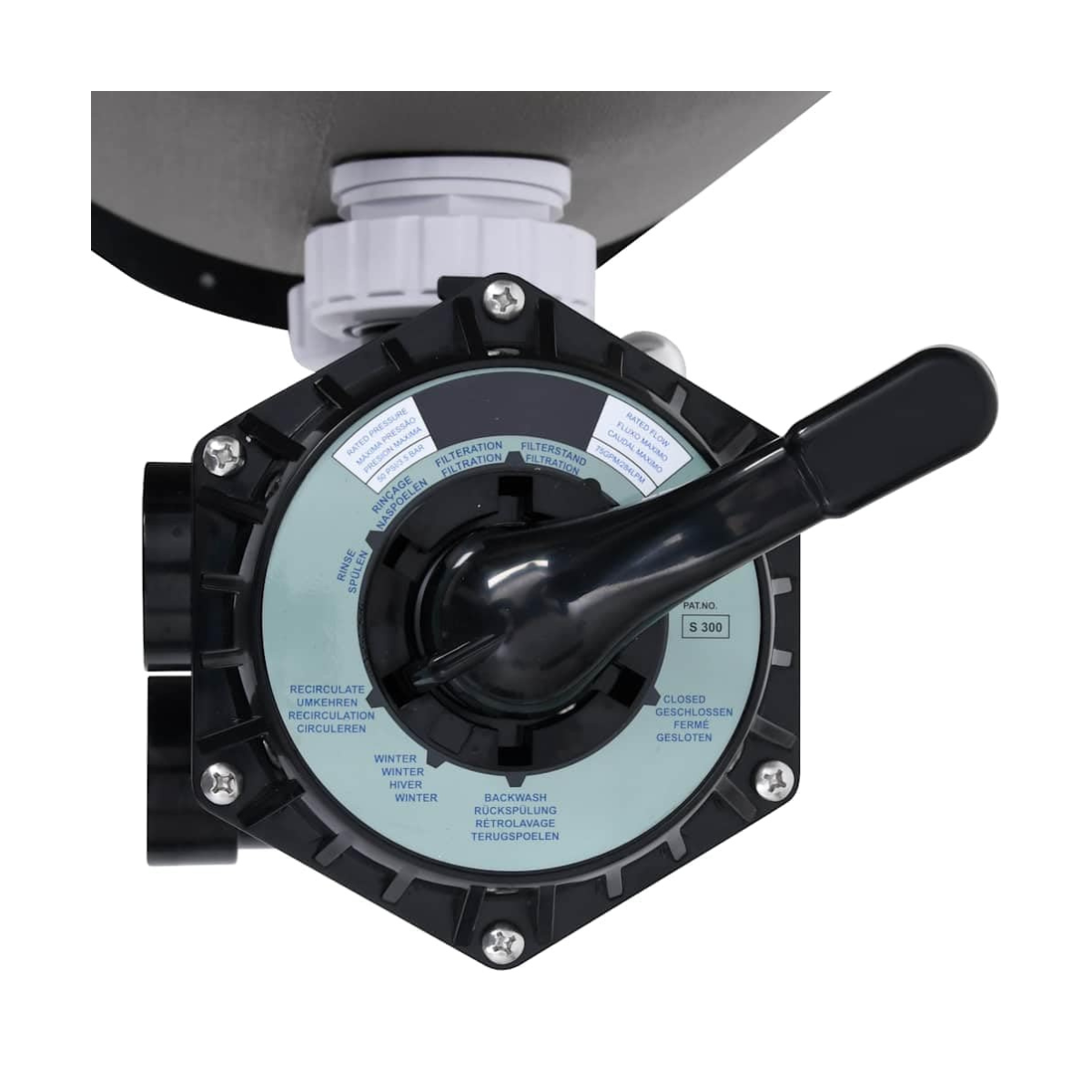

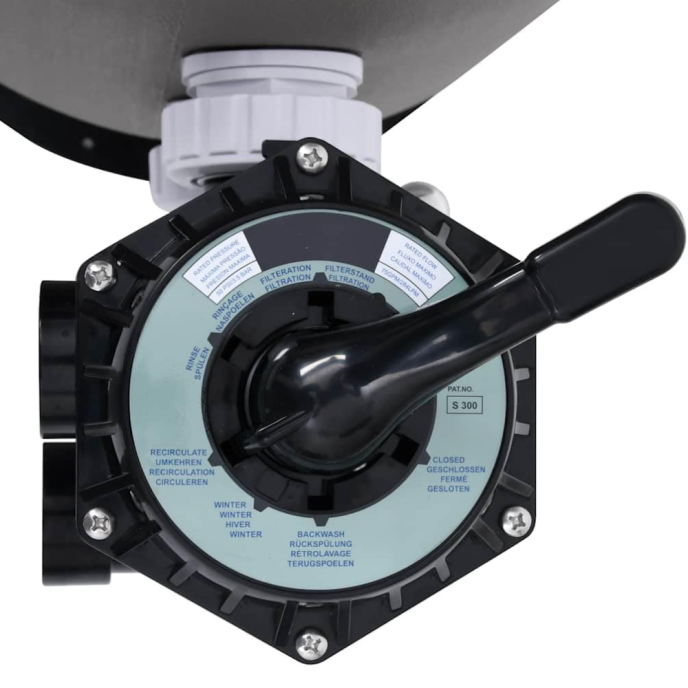

• Vanne 6 voies Side (latérale) très simple d'utilisation

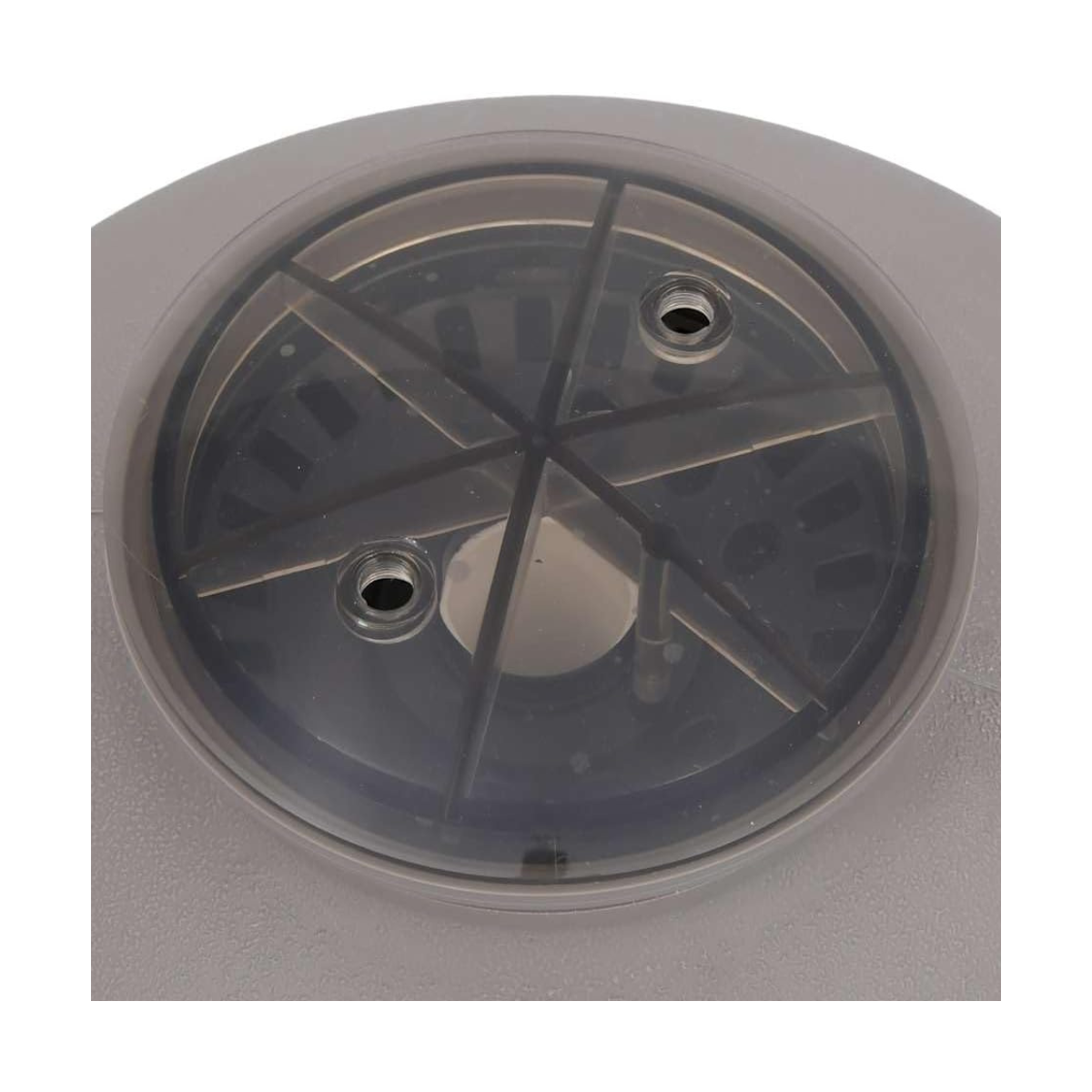

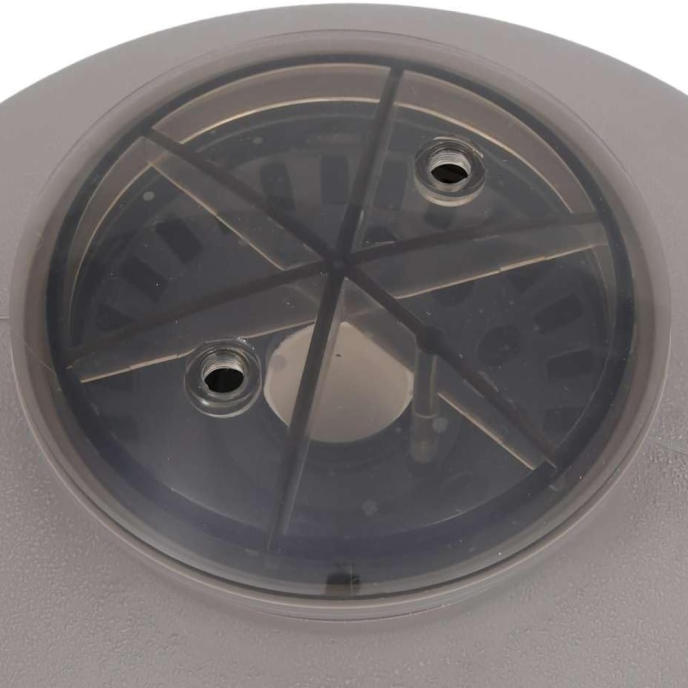

• Couvercle transparent pour un contrôle facilité du lit de sable
• Livré avec : vanne 6 voies 1"1/2, raccords Ø 50 mm et manomètre de pression (sable ou verre non fourni)
• Garantie : 2 ans

Caractéristiques générales du filtre piscine Swimfiltre FS8

• Pression maximum de service : 2 bars
• Pression d'essai : 3,5 bars
• Température maximum : 40°C
• Vitesse maximum de filtration : 7,9 m3/h

Caractéristiques techniques des filtres piscine Swimfiltre

Choix du média filtrant

La charge filtrante constitue la matière première permettant de filtrer les déchets et résidus présents dans l'eau de la piscine. Cette charge filtrante est généralement constituée d'un mélange de gravier et de sable. Il existe aujourd'hui un nouveau média filtrant plus efficace et plus durable constitué de résidus de verre recyclés et polis, appelé verre éco-filtrant. Dans tous les cas, il faut toujours utiliser 2 granulométries différentes : un média grossier au fond du filtre (gravier ou verre gros) et un média fin par dessus (sable ou verre fin).

A noter que la plus grande densité du verre permet de réduire la quantité nécessaire d'environ 20%. Vous trouverez ci-dessous la proportion idéale à prévoir en fonction du média filtrant choisi : Verre fin : 30 Kg + Verre gros : 15 Kg

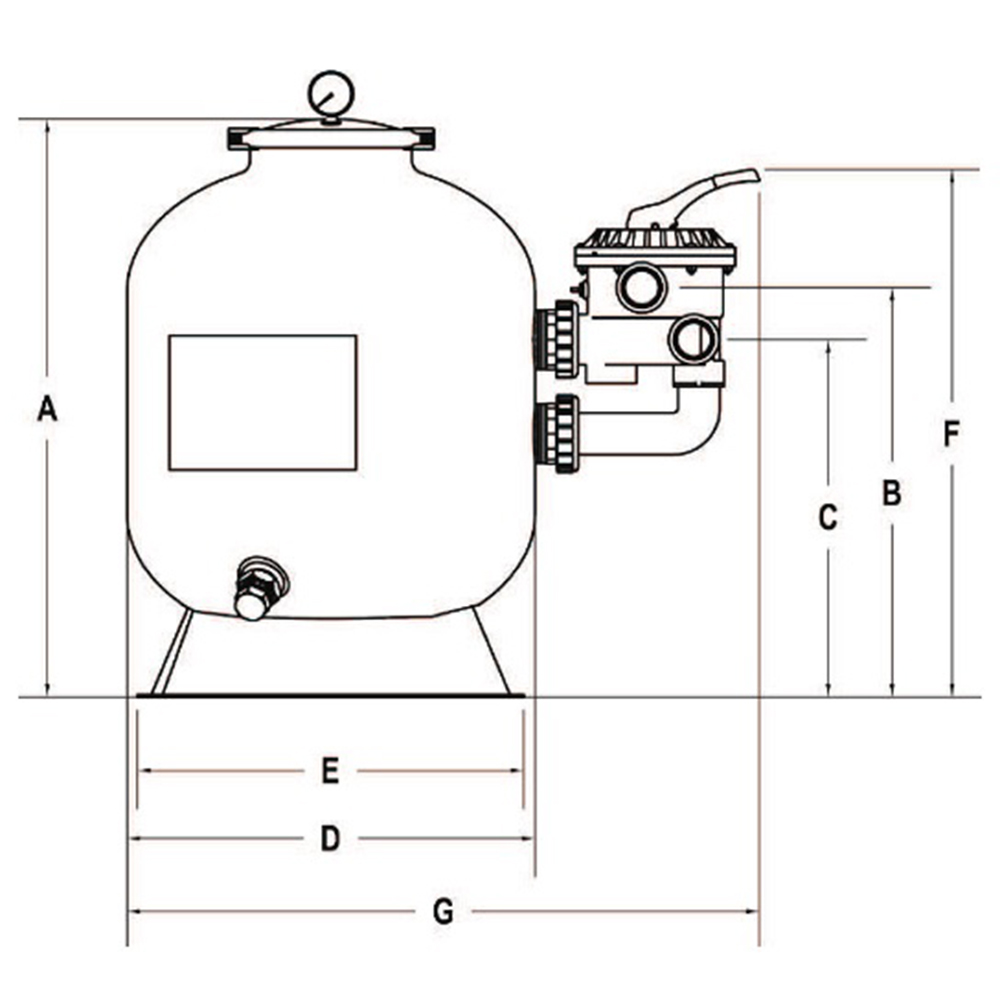

Dimensions du filtre Swimfiltre Série Side FS14 (en mm)

Fonctionnement, installation et mise en service du filtre à sable Swimfiltre Side

Fonctionnement du filtre à sable

Le filtre à sable Swimfiltre FS8 fonctionne grâce à un média filtrant (sable) placé à l’intérieur du réservoir. Ce sable retient les impuretés présentes dans l’eau de votre piscine et permet de conserver une eau claire et saine.

En position FILTRATION, l’eau est aspirée par la pompe puis envoyée dans la partie haute du filtre. Elle traverse la masse de sable qui capture les particules en suspension. L’eau propre est ensuite récupérée au fond du filtre et renvoyée vers le bassin.

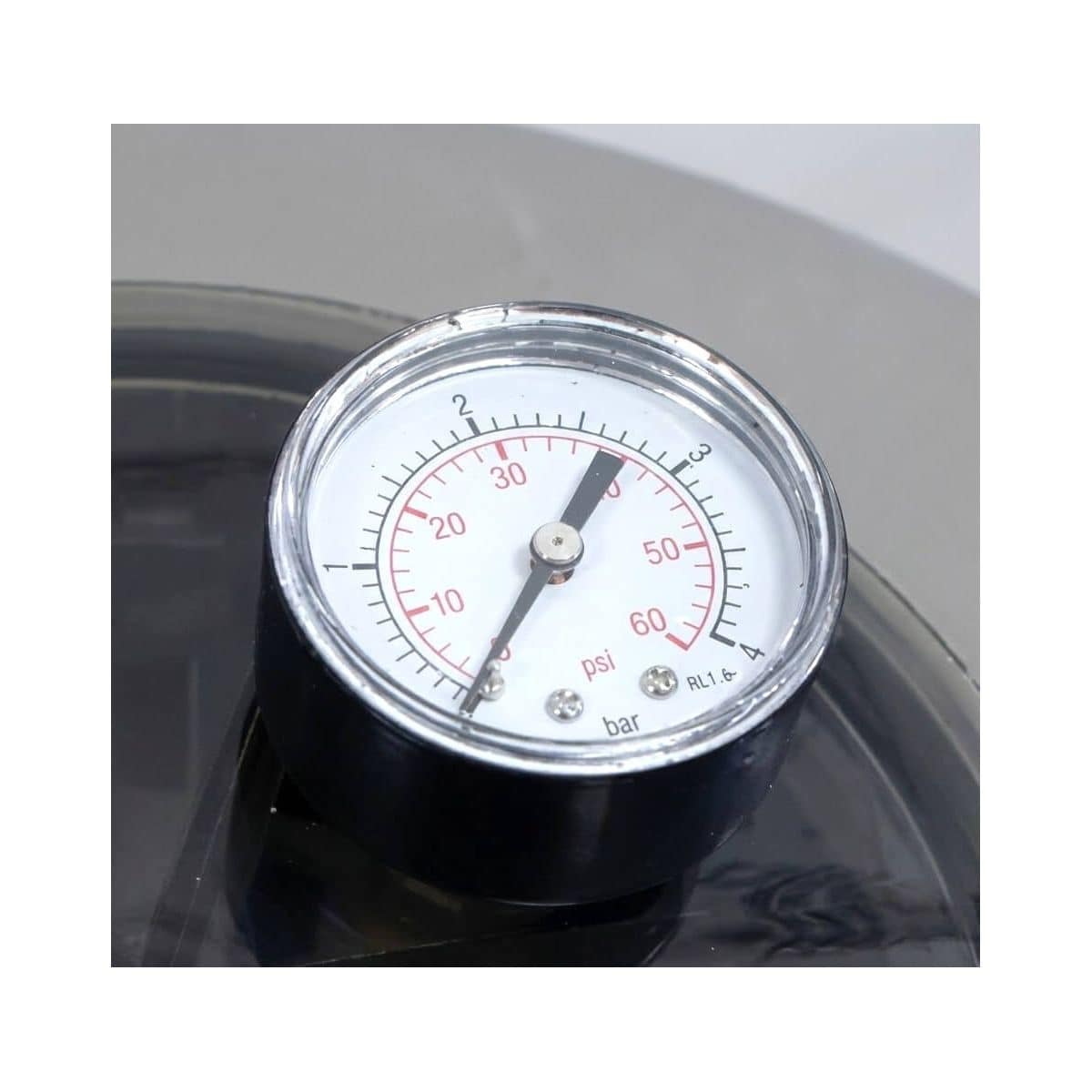

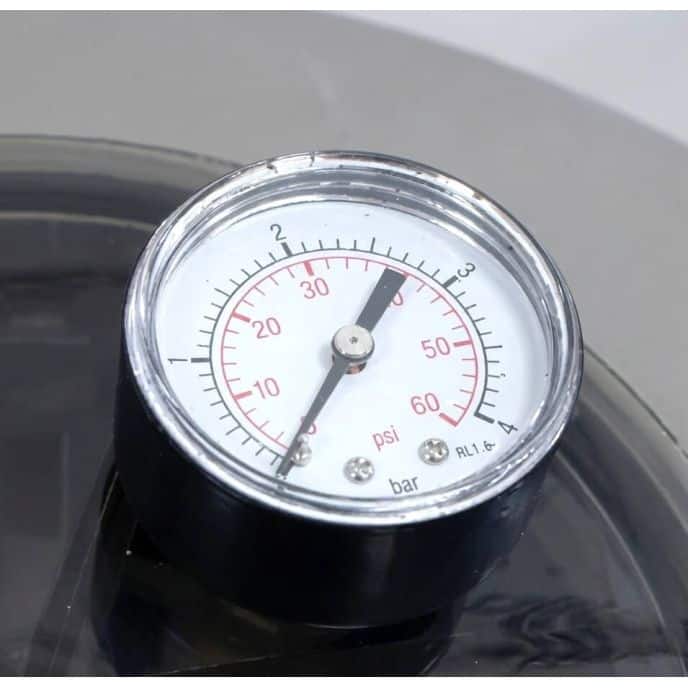

Avec le temps, le sable s’encrasse. La pression augmente alors dans le filtre. Le manomètre permet de surveiller cette évolution. Lorsque la pression augmente d’environ 0,4 bar, il faut effectuer un contre-lavage.

La filtration

Lorsque la vanne 6 voies est en position FILTRATION, l’eau aspirée par votre pompe dans la piscine, est diffusée par le haut du réservoir du filtre. L’eau sous pression se décharge de ses impuretés en traversant la masse de sable contenue dans le filtre. L’eau ainsi filtrée est recueillie au bas du filtre et retourne au bassin.

L’encrassement progressif du sable par accumulation des particules, augmente la résistance au passage de l’eau et diminue l’efficacité du filtre: l’augmentation de la pression dans le filtre est indiquée par le manomètre signalant qu’il faut procéder à un contre lavage de la masse filtrante.

La contre-lavage

Lorsque la vanne 6 voies est en position LAVAGE, le flux de l’eau aspiré par votre pompe dans la piscine est dirigé du bas vers le haut du filtre, circulant à travers la masse filtrante en sens inverse, ce qui décolle les impuretés jusqu'alors prisonnière du sable. L’eau ainsi chargée est alors déversée à l’égout. Une fois le contre lavage effectué, faites fonctionner le filtre environ 30 secondes avec la vanne 6 voies en position RINÇAGE.

Attention : Veillez À Toujours Stopper La Pompe Avant De Manoeuvrer La Vanne 6 Voies

Installation du filtre à sable

Le filtre doit être installé sur un sol stable et parfaitement de niveau. Il est important de laisser un accès facile à la vanne 6 voies pour l’entretien. Le montage est simple et nécessite un outillage basique.

Montage

Étape 1 : Chargement du sable par l’ouverture au sommet du réservoir

• Placer les joints et connecter la vanne 6 voies au réservoir.
• Ôter le couvercle.
• Remplir à 1/3 le filtre d’eau, afin de ralentir la chute du sable sur les crépines, et éviter ainsi de les abîmer lors du versement du sable.
• Verser délicatement le sable par l’ouverture supérieure.
• Remplir de sable jusqu’à environ 2/3 de la contenance du filtre.
• Aplanir la surface du sable.

Astuce : Au lieu d'utiliser uniquement du sable, vous pouvez utiliser l'équivalent d'1/3 de gravier pour 2/3 de sable. Vous éviterez ainsi d'éventuels retours de sable dans votre eau et optimiserez la qualité de votre filtration.

Étape 2 : Fermeture

• Refermer le couvercle
• Sur celui-ci, visser le manomètre avec son joint (ne pas serrer trop fort).
• Visser également la mise à l’air avec son joint sur le couvercle.

Étape 3 : Raccordements

• Raccorder la vanne à la pompe par l’orifice de la vanne marqué PUMP.
• Connecter le refoulement vers la piscine par l’orifice marqué RETURN, puis finir les raccordements (piscine vers; pompe, vanne vers égout).
• Effectuer le branchement électrique de la pompe selon les normes en vigueur.
• Vérifier tous les serrages, puis mettre en eau.

Mise en service du filtre à sable

1. S’assurer que le niveau du sable dans le réservoir est correct, et que tous les raccords sont correctement serrés.
2. Appuyer à fond sur la poignée de la vanne 6 voies, puis la placer face au repère LAVAGE (pour éviter d’endommager le joint toujours appuyer à fond sur la poignée avant de la tourner).
3. S’assurer que l’aspiration et le refoulement sont ouverts, puis amorcer la pompe pour remplir le réservoir du filtre. Laisser couler vers l’égout pendant environ 1 minute, ce lavage initial nettoie le sable de ses impuretés.
4. Stopper la pompe, puis mettre la vanne 6 voies en position RINÇAGE. Démarrer la pompe et la laisser tourner environ 30 secondes, couper la pompe et remettre la vanne 6 voies en position FILTRATION puis redémarrer la pompe.
5. Éventuellement régler les vannes d’aspiration et de refoulement pour obtenir le débit désiré.
6. Vérifier l’installation pour s’assurer de l’absence de toute fuite.
7. Noter la pression affichée sur le manomètre quand le filtre est propre. La pression augmentera au fur et à mesure avec l’encrassement du sable.
8. Lorsque la pression a augmenté d’environ 0,4 bar procéder à un lavage du filtre.

*Lors de la remise en fonction de la piscine après hivernage, il peut être nécessaire de procéder plus fréquemment à des contre-lavage.

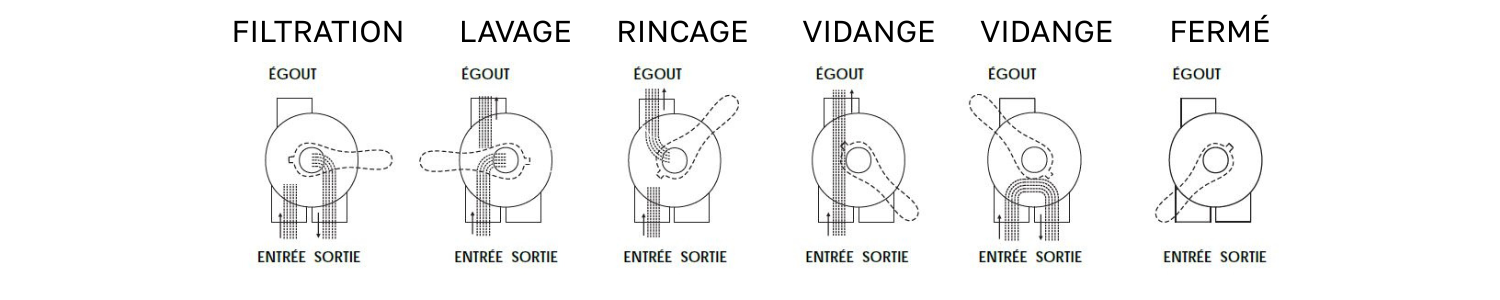

Utilisation de la vanne latérale 6 voies
