Nouveau Coffret électrique Panorama filtration 4-6A + Interr. diff. 30mA
CCEI

PF10D220

Coffret électrique Panorama filtration 4-6A + Interr. diff. 30mA

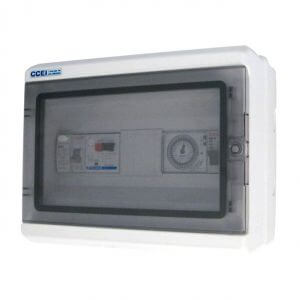

Le coffret électrique de piscine CCEI Panorama PA-20-ID assure la gestion et la protection de la pompe de filtration jusqu'à 0,75 cv. Il offre un excellent rapport qualité/prix et des standards de qualité supérieurs.

Le tableau CCEI Panorama PA-20-ID est équipé d'une horloge de programmation pour régler les horaires de fonctionnement de la filtration, d'un disjoncteur magnéto thermique pour protéger la pompe de filtration (jusqu'à 6 A), d'un différentiel 30 mA pour la protection des personnes et d'un départ 230 V.

  • Compatible installation monophasée et triphasée
  • Coffret pré-câblé et évolutif
  • Interrupteur différentiel 30 mA (protection des personnes)
  • Disjoncteur magnéto thermique 4-6.3 A (jusqu'à 0,75 cv)
  • Horloge journalière de programmation
En stock
Livraison Express offerte
?
Article disponible immédiatement. Expédié le jour même si commandé avant midi ! (du lundi au vendredi).

155,00 € TTC

  • Garantie 2 ans

Autres déclinaisons disponibles

configurateur matériel piscine

Configurateur matériel de piscine

Configurez automatiquement le matériel adapté au débit de filtration nécessaire à votre piscine (pièces à sceller, tuyauterie, pompe, filtre, etc...)

Configurer ma piscine
Description Caractéristiques Livraison

Coffret électrique CCEI Panorama pour filtration piscine 4-6.3 A + différentiel 30 mA

Les avantages du coffret électrique CCEI Panorama PA-20-ID

  • Coffret électrique 230V - 50 Hz avec possibilité de l'adapter à une installation triphasée
  • 1 disjoncteur magneto-thermique 4-6.3 A pour la protection de la pompe de filtration jusqu'à 0,75 cv (550 W)
  • 1 interrupteur différentiel 30 mA pour la protection des personnes
  • 1 horloge journalière de programmation pour régler les cycles de filtration
  • 1 départ 230V (C10)
  • Tableau pré-câblé avec composants modulaires et évolutif
  • Vitre transparente pour une parfaite visibilité, protégée contre les éclaboussures
  • Bornier AB-CD pour raccorder la marche forcée et l'interdit pompe
  • Dimensions : 217 x 307 x 105 mm
  • Garantie : 2 ans

Installation du coffret électrique en monophasée et en triphasée

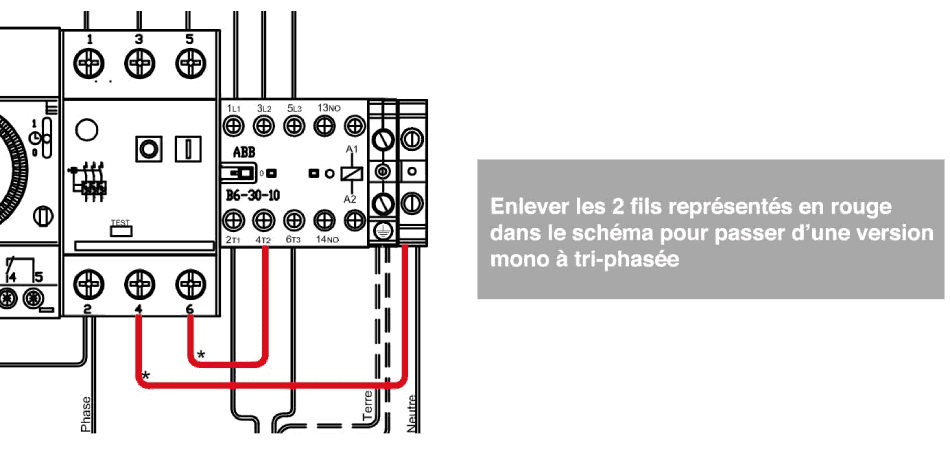

Le coffret électrique CCEI Panorama est prévu pour une installation monophasée 230 V mais peut également s'adapter facilement à une installation triphasée. Pour ce faire, il faudra enlever deux fils préalablement câblés, comme présenté sur le schéma ci-après.

Cablage du coffret électrique CCEI Panorama en triphasée

Comment bancher un coffret électrique de piscine CCEI Panorama ?

Retrouvez dans cette vidéo la procédure de branchement d'un tableau électrique de piscine CCEI. Veuillez noter que cette vidéo est générique et ne présente pas le coffret présenté sur cette page à l'identique. Les équipements inclus avec le coffret Panorama PA-20-ID peuvent être différents de ceux présentés dans la vidéo, et sont listés précisément dans la fiche produit.

Remarques relatives à l'installation du tableau électrique de piscine

  • Les branchements électriques doivent être effectuées par une personne qualifiée et habilitée.
  • L'installation électrique en amont du coffret doit être conforme avec les normes en vigueur (notamment NF C15-100)
  • L'installation électrique en amont du coffret doit assurer la sécurité des personnes et des matériels.
  • Ne jamais intervenir sur un tableau électrique sous tension.
  • Pour plus de détails, nous vous invitons à lire la notice d'installation du produit avant l'installation

Comment régler l'horloge de programmation sur un coffret électrique CCEI Panorama ?

Calibre du disjoncteur 4/6,3 A
Nouveauté oui
Installation électrique Monophasé
Garantie 2 ans
Alimentation projecteur Non
Interrupteur différentiel 30mA Oui
Pays d'origine FR

La livraison de votre commande

Les frais de transport se calculent automatiquement dans votre panier en fonction de la destination et du poids des colis. Pour une livraison hors France continentale, vous pouvez utiliser la fonction "Estimer les frais de livraison" dans votre panier. Pour obtenir immédiatement les frais de transport dans votre panier, créez votre compte client.

La livraison est entendue au pas de porte (entrée d'habitation ou bas d'immeuble), pour une livraison spécifique (en étage par exemple) ou toute autre question complémentaire, contactez notre service client.

Frais de livraison

Pays de destinationFrais de livraison
France Continentale à partir de 5 €, Gratuits dès 150€ d'achats *
Corse à partir de 39 €
DOM-TOM à partir de 39 € HT
Belgique à partir de 15,60 €
Europe à partir de 24 €
Suisse à partir de 33 € HT

* pour une livraison standard, hors transport spécifique type Chronopost ou France Express

Délai d'expédition

Disponibilité articleDélai d'expédition
En stock - Livraison Express Commande avant midi = expédition le jour même (du Lundi au Vendredi)
En stock Délai spécifié sur la fiche produit
En précommande Date d'expédition spécifiée sur la fiche produit

Délai de livraison

Type de colisDélais de livraison
Colis < 30 Kg en France Continentale Livraison sous 1 à 3 jours (du Lundi au Vendredi)
Colis < 30 Kg en Corse Livraison sous 2 à 6 jours (du Lundi au Vendredi)
Colis < 30 Kg Belgique, Suisse et Europe Livraison sous 2 à 5 jours (du Lundi au Vendredi)
Colis < 30 Kg en Dom-Tom Livraison sous 5 à 10 jours (du Lundi au Vendredi)
Palette < 30 Kg en France Continentale Livraison sous 2 à 5 jours avec prise de RDV par le transporteur (du Lundi au Vendredi)
Palette > 30 Kg en France Continentale Livraison sous 2 à 5 jours avec prise de RDV par le transporteur (du Lundi au Vendredi)
Palette > 30 Kg Corse, Belgique, Suisse et Europe Livraison sous 3 à 7 jours avec prise de RDV par le transporteur (du Lundi au Vendredi)

Besoin d'un devis ?
Veuillez remplir les champs ci-dessous afin qu'un conseiller puisse vous recontacter au plus vite ! Vous pouvez aussi nous contacter directement par téléphone : 05.34.26.91.40

Pour toute demande de SAV, veuillez utiliser ce formulaire : demande SAV

Discussions sur ce produit

Vous avez-une question à propos de ce produit ? Posez-la à nos experts ou aux autres acheteurs en possession de l'article.

Branchement stérilisateur au sel et régulateur PH
Bonjour,

J'ai une piscine hors sol d'environ 22 m³. Est-il possible de raccorder un stérilisateur au sel et un régulateur automatique de PH, en plus de la pompe 0,75 cv, à ce boitier ?

Cordialement,

Eric TAMAGNI
Éric 28/02/2023 17:44
0 0
Bonjour

Oui celui ci est évolutif > Il faudra rajouter des départs asservis au contacteur de puissance.

Bien cordialement
Sacha 01/03/2023 09:33
0
