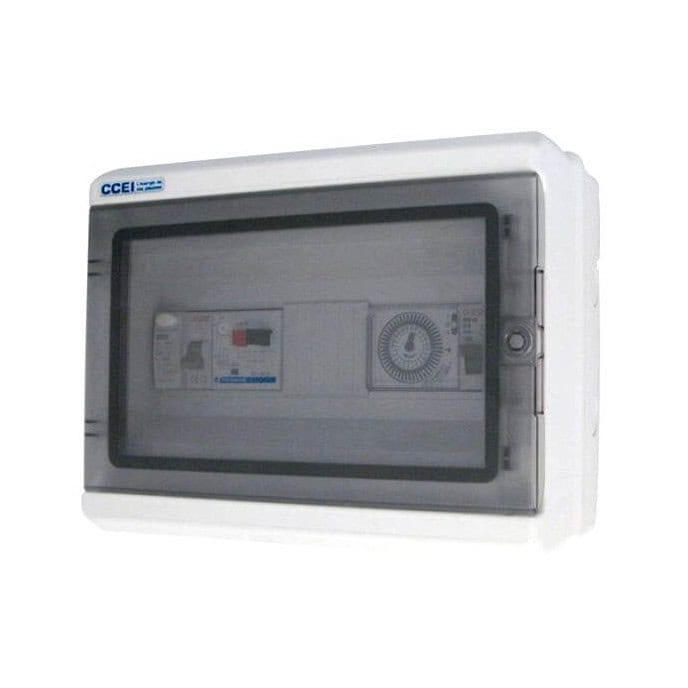

Coffret électrique Panorama filtration 6-10A + Interr. diff. 30mA
Le coffret électrique de piscine CCEI Panorama PA-20-ID assure la gestion et la protection de la pompe de filtration jusqu'à 1,5 cv. Il offre un excellent rapport qualité/prix et des standards de qualité supérieurs.
Le tableau CCEI Panorama PA-20-ID est équipé d'une horloge de programmation pour régler les horaires de fonctionnement de la filtration, d'un disjoncteur magnéto thermique pour protéger la pompe de filtration (jusqu'à 10 A), d'un différentiel 30 mA pour la protection des personnes et d'un départ 230 V.
- Compatible installation monophasée et triphasée
- Coffret pré-câblé et évolutif
- Interrupteur différentiel 30 mA (protection des personnes)
- Disjoncteur magnéto thermique 6.3-10 A (jusqu'à 1,5 cv)
- Horloge journalière de programmation
Coffret électrique CCEI Panorama pour filtration piscine 6.3-10 A + différentiel 30 mA
Les avantages du coffret électrique CCEI Panorama PA-20-ID
- Coffret électrique 230V - 50 Hz avec possibilité de l'adapter à une installation triphasée
- 1 disjoncteur magneto-thermique 6.3-10 A pour la protection de la pompe de filtration jusqu'à 1,5 cv (1100 W)
- 1 interrupteur différentiel 30 mA pour la protection des personnes
- 1 horloge journalière de programmation pour régler les cycles de filtration
- 1 départ 230V (C10)
- Tableau pré-câblé avec composants modulaires et évolutif
- Vitre transparente pour une parfaite visibilité, protégée contre les éclaboussures
- Bornier AB-CD pour raccorder la marche forcée et l'interdit pompe
- Dimensions : 217 x 307 x 105 mm
- Garantie : 2 ans
Installation du coffret électrique en monophasée et en triphasée
Le coffret électrique CCEI Panorama est prévu pour une installation monophasée 230 V mais peut également s'adapter facilement à une installation triphasée. Pour ce faire, il faudra enlever deux fils préalablement câblés, comme présenté sur le schéma ci-après.
Comment bancher un coffret électrique de piscine CCEI Panorama ?
Retrouvez dans cette vidéo la procédure de branchement d'un tableau électrique de piscine CCEI. Veuillez noter que cette vidéo est générique et ne présente pas le coffret présenté sur cette page à l'identique. Les équipements inclus avec le coffret Panorama PA-20-ID peuvent être différents de ceux présentés dans la vidéo, et sont listés précisément dans la fiche produit.
Remarques relatives à l'installation du tableau électrique de piscine
- Les branchements électriques doivent être effectuées par une personne qualifiée et habilitée.
- L'installation électrique en amont du coffret doit être conforme avec les normes en vigueur (notamment NF C15-100)
- L'installation électrique en amont du coffret doit assurer la sécurité des personnes et des matériels.
- Ne jamais intervenir sur un tableau électrique sous tension.
- Pour plus de détails, nous vous invitons à lire la notice d'installation du produit avant l'installation
Comment régler l'horloge de programmation sur un coffret électrique CCEI Panorama ?
| Hauteur | 217 mm |
| Largeur | 307 mm |
| Profondeur | 105 mm |
| Garantie | 2 ans |
| Dimensions | 307 x 217 x 105 mm |
| Installation électrique | Monophasé - Triphasé |
| Type de produit | Coffret électrique |
| Indice Protection Humidité | IP 65 |
| Type piscine | Enterrée |
| Alimentation projecteur | Non |
| Calibre du disjoncteur | 6.3/10 A |
| Interrupteur différentiel 30mA | Oui |
| Application smartphone | Non |
